卫星天线的仰角和方位角如何调整？

2025-08-02 09:14:24    0次浏览

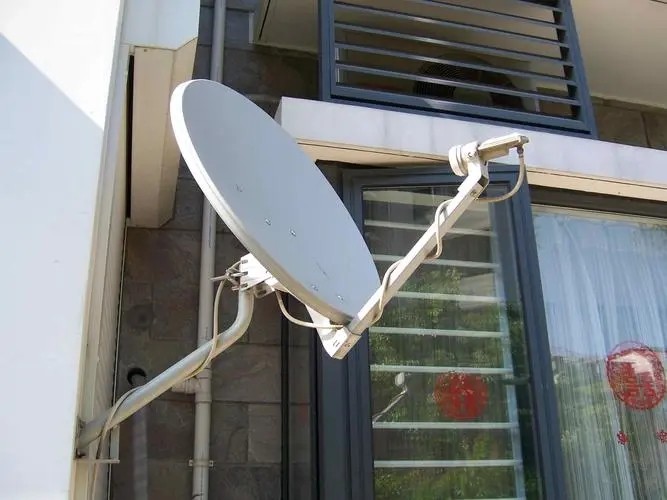

调整卫星天线的仰角和方位角是保证信号质量的核心步骤，需要结合计算参数、工具辅助和信号测试逐步校准。以下是详细的调整方法，适用于普通家庭卫星天线（如 KU 波段、C 波段天线）：

一、前期准备：获取的角度参数

调整前需明确目标卫星的仰角和方位角，参数需结合所在位置的经纬度计算，误差需控制在 ±0.5° 以内。

获取方式：

专业网站 / 工具：通过 “寻星精灵”“卫星参数网” 等平台，输入所在城市（或经纬度）和目标卫星名称（如中星 9 号、亚太 5 号），直接获取计算结果（例如：北京接收中星 9 号，方位角 174.5°，仰角 42.3°）。

手机 APP：如 “Satellite Finder”，输入卫星名称后，APP 会基于手机 GPS 定位自动生成实时角度。

二、仰角调整：定位垂直角度

仰角是天线反射面与水平面的夹角，调整时需确保角度与计算值一致，误差≤0.5°。

1. 机械刻度初步定位

多数卫星天线的支架上自带仰角刻度盘（通常在天线与支架连接的轴上，标有 0°-90° 刻度）。

操作：

松开仰角固定螺丝（通常是 1-2 颗螺栓），转动天线反射面，使刻度盘指针指向计算出的仰角值（例如 42.3°）。

初步拧紧螺丝（不要完全固定，留微调空间）。

2. 工具校准：用量角器 / 水平仪调整

若刻度盘精度不足（误差较大），需用工具辅助：

方法 1：量角器 + 铅垂线

将量角器的底边贴合在天线反射面的边缘（确保与反射面水平中线平行）。

用细线系重物（如螺母）制作铅垂线，一端固定在量角器的圆心处。

调整天线角度，使铅垂线对应的量角器刻度等于计算的仰角（例如 42.3°），此时反射面与水平面的夹角即为目标仰角。

方法 2：电子水平仪

将电子水平仪贴在天线反射面的中心位置（确保水平仪与反射面贴合紧密），调整天线角度，直至水平仪显示的 “倾斜角度” 等于计算的仰角（需注意水平仪的测量方向与仰角一致）。

三、方位角调整：定位水平方向

方位角是天线指向的水平方向（以正北为 0°，顺时针旋转为正，例如正南为 180°），需到 ±1° 以内。

1. 确定正北方向

方位角以正北为基准，需先定位正北：

方法 1：指南针

注意避开金属物体（如天线支架、钢筋墙体）对指南针的干扰，可在空旷处确定正北后，用标杆标记方向。

方法 2：手机指南针 APP

打开手机指南针，待指针稳定后，屏幕显示的 “N” 即为正北（建议多次测量取平均值，减少误差）。

2. 机械刻度 + 工具定位

多数天线支架底部有方位角刻度盘（以正北为 0°，顺时针标注）。

操作：

松开方位角固定螺丝（通常是底座的旋转螺栓），将天线旋转至计算的方位角刻度（例如 174.5°，即正南偏西 5.5°）。

若支架无刻度，可用量角器从正北方向开始，顺时针测量出方位角对应的角度，用粉笔在地面做标记，再将天线对准标记方向。

3. 微调技巧：“左右小幅度转动” 找信号

初步定位后，需通过信号强度反馈微调：

连接好卫星接收机和天线，打开接收机，进入 “信号检测” 界面（显示 “信号强度” 和 “信号质量”，强度≥50% 说明线路连接正常，质量≥30% 才可用）。

缓慢转动天线（每次转动 0.5°-1°），同时观察信号质量变化：若质量上升，说明方向正确；若下降，则反向微调，直至质量达到值（通常≥70% 为）。

四、关键工具：信号测试仪（寻星仪）的使用

若没有接收机，可用专业寻星仪（Satellite Finder）辅助，精度更高：

将寻星仪串联在天线与接收机之间（或直接连接天线，用电池供电）。

开机后输入目标卫星的下行频率和极化方式（如中星 9 号：11920MHz，极化左旋）。

调整仰角和方位角时，寻星仪会通过声音（蜂鸣声）或数值显示信号强度：声音越急促、数值越高，说明方向越，直至达到峰值。

五、常见问题与解决

信号质量波动 / 无法锁定

可能是仰角误差过大：重新测量仰角，确保与计算值一致（例如冬季和夏季因地球公转，仰角可能有 ±1° 偏差，需微调）。

方位角存在细微偏差：每次转动天线不超过 0.5°，耐心等待信号反馈（信号锁定有 1-2 秒延迟）。

极化角的配合调整

部分卫星（如 C 波段）需调整极化角（高频头的旋转角度），确保与信号极化方向一致（水平 / 垂直极化）。调整时，高频头上的刻度线需对准支架上的极化角标记，再结合信号质量微调（左右旋转高频头，直至质量）。

环境干扰

调整时远离大型金属物体（如空调外机、防盗网），避免信号反射干扰；若附近有同频干扰源（如其他卫星天线），需拉开距离（至少 5 米）。

总结步骤

计算目标卫星的仰角、方位角（误差≤0.5°）；

固定天线底座，初步调整仰角至计算值；

确定正北方向，初步调整方位角至计算值；

连接接收机或寻星仪，微调仰角（上下 ±1°）和方位角（左右 ±1°），直至信号质量（≥70%）；

锁紧所有螺丝，再次检查信号稳定性。

通过 “参数计算→机械定位→工具校准→信号反馈” 四步，可实现仰角和方位角的调整，确保卫星信号稳定接收。
